关于国家规范对建筑防排烟通风管道不同位置耐火极限要求的归纳整理及解读

《建筑设计防火规范》GB50016-2014

6.3.5 风管穿过防火隔墙、楼板和防火墙时，穿越处风管上的防火阀、排烟防火阀两侧各2.0m范围内的风管应采用耐火风管或风管外壁应采取防火保护措施，且耐火极限不应低于该防火分隔体的耐火极限。

《建筑防烟排烟系统技术标准》GB51251-2017

3.3.8 机械加压送风管道的设置和耐火极限应符合下列规定：

1 竖向设置的送风管道应独立设置在管道井内，当确有困难时，未设置在管道井内或与其他管道合用管道井的送风管道，其耐火极限不应低于1.00h；

2 水平设置的送风管道，当设置在吊顶内时，其耐火极限不应低于0.50h；当未设置在吊顶内时，其耐火极限不应低于1.00h。

4.4.8排烟管道的设置和耐火极限应符合下列规定：

1排烟管道及其连部件应能在280℃时连续30min保证其结构完整性。

3 水平设置的排烟管道应设置在吊顶内，其耐火极限不应低于0.50h；当确有困难时，可直接设置在室内，但管道的耐火极限不应小于1.00h。

4 设置在走道部位吊顶内的排烟管道，以及穿越防火分区的排烟管道，其管道的耐火极限不应小于1.00h，但设备用房和汽车库的排烟管道耐火极限可不低于0.50h。

4.5.7 补风管道耐火极限不应低于0.50h，当补风管道跨越防火分区时，管道的耐火极限不应小于1.50h。

穿越楼梯间.电梯前室的排烟.送风和补风管道的耐火极限不应小于2.0h.  根据各地方法规要求区分，上海要求排烟管道穿越全部两小时

解释说明6.3.5 风管穿过防火隔墙、楼板和防火墙时，穿越处风管上的防火阀、排烟防火阀两侧各2.0m范围内的风管应采用耐火风管或风管外壁应采取防火保护措施，且耐火极限不应低于该防火分隔体的耐火极限。需要理解并经常应用到的部分条例（《建筑设计防火规范》GB50016-2014）摘抄如下：
防火墙的耐火极限必须≥3H，防火隔墙耐火极限不同部位要求不同。

防火墙、防火隔墙、防火卷帘、防火门等等共同组成防火分割体，就防排烟系统而言，我们只需知道防火墙或者防火隔墙的耐火极限，即可知道穿越处风管上的防火阀、排烟防火阀两侧各2.0m范围内的风管的耐火极限。

5.3.3 防火分区之间应采用防火墙分隔.确有困难时可采用防火卷帘等防火分隔设施分隔，采用防火卷帘分隔时，应符合本规范第6.5.3条的规定。（风管穿越防火分区处耐火极限需等同于该防火墙的耐火极限）
3.2.9甲、乙类厂房和甲、乙、丙类仓库内的防火墙，其耐火极限不应低于4.00h。

6.2.3 建筑内的下列部位应采用耐火极限不低于2.00h的防火隔墙与其他部位分隔...

4.民用建筑内的附属库房，剧场后台的辅助用房；

6. 附设在住宅建筑内的机动车库。

6.2.7 附设在建筑内的消防控制室、灭火设备室、消防水泵房和通风空气调节机房、变配电室等，应采用耐火极限不低于2.00h的防火隔墙和1.50h的楼板与其他部位分隔。（此处含防排烟机房，所以防排烟机房出墙阀左右两米需等同于该防火墙的耐火极限）

6.2.9 建筑内的电梯井等竖井应符合下列规定：

2 电缆井、管道井、排烟道、排气道、垃圾道等竖向井道，应分别独立设置。并且耐火极限不应低于1.00h,井壁上的检查门应采用丙级防火门。

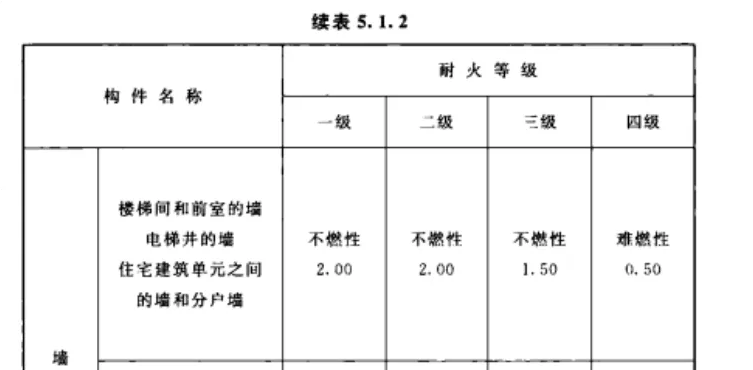

5.1.2 楼梯间和前室的墙、住宅建筑单元之间的墙，耐火极限不小于2小时。

6.4.14 避难走道的设置应符合下列规定：

1. 避难走道防火隔墙的耐火极限不应低于3.00h,楼板的耐火极限不应低于1.50h。

解释说明4.5.7 补风管道耐火极限不应低于0.50h，当补风管道跨越防火分区时，管道的耐火极限不应小于1.50h

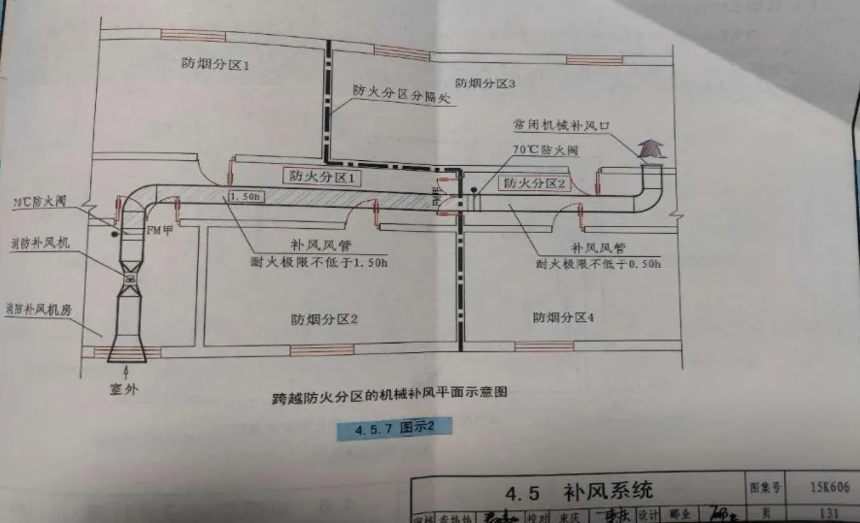

图集15K606 图示2明确给出了管道跨越防火分区时正确做法，需要机房至防火分区阀全部满足耐火极限≮1.5小时（穿墙处2m另计）。排烟管道同理。
