不同厂家板材的抗压强度差异主要受哪些因素影响

　　镁质复合板材因轻质高强、防火耐腐等特性，在建筑通风、隔墙等领域广泛应用。但市场上不同厂家产品的抗压强度差异显著，这一现象直接影响板材的适用场景与工程安全。深入探究其影响因素，对规范生产、优化选材具有重要意义。

　　原材料品质差异的核心影响

　　(一)氧化镁纯度与活性

　　氧化镁是板材胶凝体系的核心原料。高纯度(≥92%)且活性值(≥65)的氧化镁，能与氯化镁充分反应生成 5・1・8 相晶体(5Mg (OH)₂・MgCl₂・8H₂O)，形成致密的强度骨架。某厂家采用 85% 纯度氧化镁生产的板材，抗压强度仅 3.2MPa;而改用 95% 纯度原料后，强度提升至 5.8MPa，增幅达 81%。

　　(二)增强纤维的类型与质量

　　玻璃纤维网格布的克重、耐碱性能直接影响板材韧性。200g/m² 的耐碱网格布相比 160g/m² 产品，可使板材抗折强度提高 25%。部分厂家为降低成本使用普通玻璃纤维，其在镁质碱性环境中易被腐蚀，导致板材服役 3 年后抗压强度下降 40%。

　　(三)填充料的粒径与级配

　　碳酸钙、滑石粉等填充料的粒径分布影响密实度。当填料中≤20μm 颗粒占比超 60% 时，板材孔隙率可降低 12%，抗压强度提升 18%。某厂家因采用粗粒径填料，板材内部出现蜂窝状结构，实测强度仅为标准值的 70%。

　　生产工艺参数的决定性作用

　　(一)搅拌与成型工艺

　　充分搅拌时间(≥8 分钟)可促进胶凝材料水化均匀。某企业将搅拌时间从 5 分钟延长至 10 分钟后，板材强度离散系数由 0.2 降至 0.08.成型压力差异更显著：12MPa 压力下生产的板材密度达 1.35g/cm³，抗压强度比 8MPa 成型产品高 42%。

　　(二)养护条件控制

　　早期湿度(60%-70%)与温度(20-25℃)是晶体生长关键。某厂家在冬季采用蒸汽养护，将环境温度维持在 22℃，板材 3 天强度达设计值的 85%;而另一厂家自然养护，7 天强度仅为 60%。养护周期不足(<14 天)会导致 5・1・8 相晶体发育不完全，强度损失可达 30%。

　　(三)板材密度均匀性

　　辊压工艺精度影响密度分布。高精度辊压机(辊缝误差≤0.1mm)生产的板材，密度波动范围<3%;而普通设备生产的板材，局部密度差异可达 15%，薄弱区域抗压强度下降 28%。

　　配方比例与添加剂的调控效应

　　(一)镁氯摩尔比优化

　　理论最佳镁氯比为 6:1.但实际生产需考虑原料纯度调整。某厂家按 6:1 配比生产时，因氧化镁纯度不足导致游离氯离子残留，板材强度随时间下降 15%;调整至 6.5:1 后，强度稳定性提升。

　　(二)改性剂的功能差异

　　有机硅防水剂(添加量 1%-2%)可填充孔隙，使强度提高 12%-15%;而三聚氰胺甲醛树脂(0.5%)能增强界面粘结，抗折强度提升 20%。但部分厂家滥用廉价改性剂，如过量添加膨润土(>5%)，反而导致强度下降 22%。

　　检测与质量管控差异的影响

　　(一)检测设备精度

　　电子万能试验机的传感器精度(±0.5% FS vs ±1% FS)影响测试结果。某省级质检机构采用高精度设备检测，数据重复性误差<1.2%;而小型企业设备误差达 3.5%，导致强度判定偏差。

　　(二)抽样检测规范

　　严格执行 GB/T 23451 标准的企业，每批次随机抽取 10 组试样检测;部分厂家仅抽检 3 组，易遗漏质量波动。某工程因供应商抽样不规范，进场板材实测强度比出厂报告低 18%。

　　典型案例对比分析

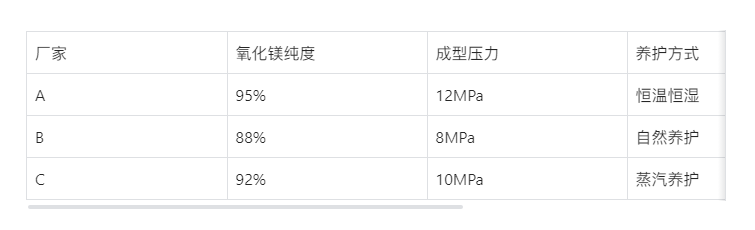

　　A 厂通过优质原料与精准工艺，强度超出 B 厂 63%;C 厂虽原料中等，但科学养护弥补部分差距，仍优于 B 厂。

　　不同厂家镁质复合板材抗压强度差异是原材料、工艺、质控等多因素叠加的结果。氧化镁纯度与活性、成型压力、养护条件是核心影响因子，任一环节失控均可导致强度大幅波动。企业需建立全流程质量追溯体系，从原料筛选到成品检测实施精细化管理，方能生产出性能稳定的高品质板材。
